手動閘閥Z45T-10 DN65結構詳細圖解及適用場合

[ 2024-08-06 ]
Z45T 型 暗桿楔式單閘板手動閘閥 PN10～PN16傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。為暗桿楔式閘閥，有普通閘閥及信號閘閥兩種，特別適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截斷管路水流。

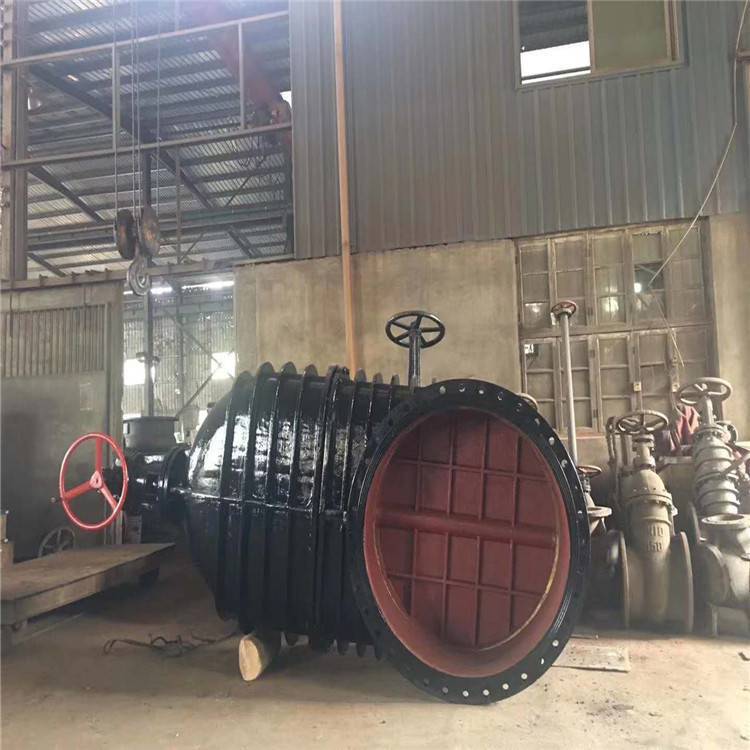

閘閥

Z45T-10暗桿鑄鐵閘閥主要技術參數：

型號

公稱壓力MPa

試驗壓力MPa

工作溫度

使用介質

密封

強度

Z45H-10

1.0

1.1

1.5

≤100-200℃

水、蒸汽、油

Z45W-10

Z45T-10

Z45T-16

1.6

1.76

2.4

≤200℃

水、蒸汽、油

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C
閥

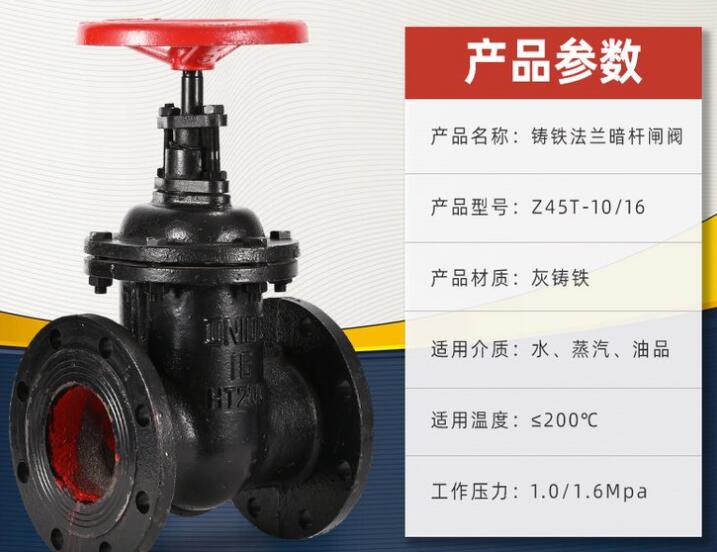

暗桿鑄鐵閘閥Z45T/W-10
型號：Z45T/W 壓力：1.0Mpa
口徑：DN40～1000mm 材質：鑄鐵
適用溫度：≤200℃ 適用介質：水、蒸汽、油品等
Z45T-10閘閥結構與特點：
1、Z45T-10閘閥是常用的截斷閥，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很
大，尤其適用于中、大口徑的管道。
2、Z45T-10閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。
廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作
啟閉用。

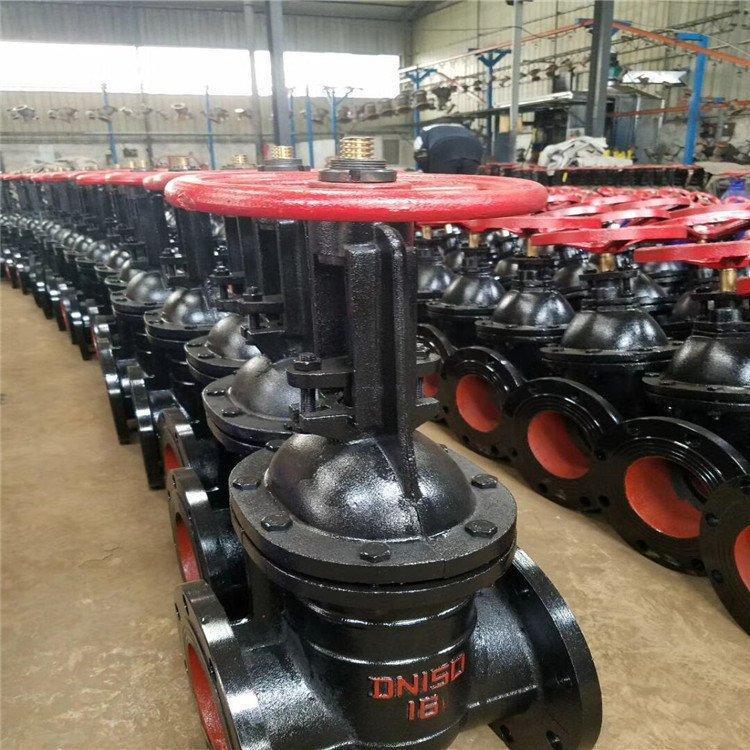

閥門

Z45T-10暗桿鑄鐵閘閥主要零件材料：

型號

閥體、閥蓋、閘板

密封圈

閥桿

填料

Z45H-10

灰鑄鐵、鑄鋼


















不銹鋼

碳鋼、不銹鋼


浸油石棉盤根

Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸

DN L D D1 D2 z×φd H
50 178 165 125 102 4×φ19 285
65 190 185 145 122 4×φ19 305
80 203 200 160 138 8×φ19 330
100 229 220 180 158 8×φ19 405
125 254 250 210 188 8×φ19 460
150 267 285 240 212 8×φ23 506
200 292 340 295 268 8×φ23 610
250 330 395 350 320 12×φ23 730
300 356 445 400 370 12×φ23 950

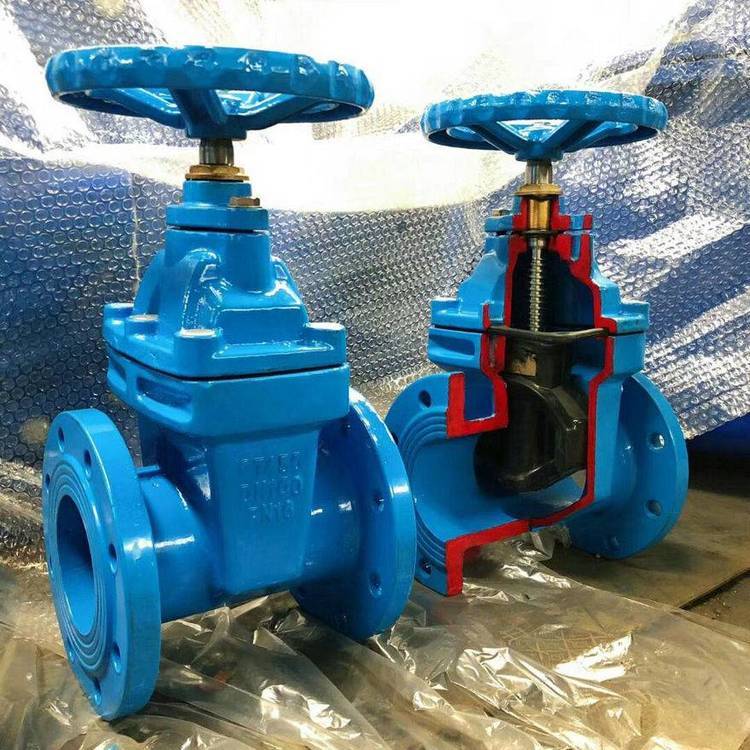

電動閥

一、我公司對產品質量實行三包，即：包質、包換、保修；

二、合同簽訂后，保證保質、保量，按時交貨；

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢，隨時給予解答；

五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；

當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
